El espesor de la virola y las alzas de su tambor, justificado por la carga del material
El espesor de la virola y la sección de las alzas no los fija la experiencia: los fija la carga que el material ejerce sobre ellos vuelta a vuelta. Conocer esa carga con DEM permite dimensionar para lo que ocurre de verdad, no para lo que las especificaciones del proceso dejan suponer.
Proponga una pieza para un caso piloto
Qué calculamos

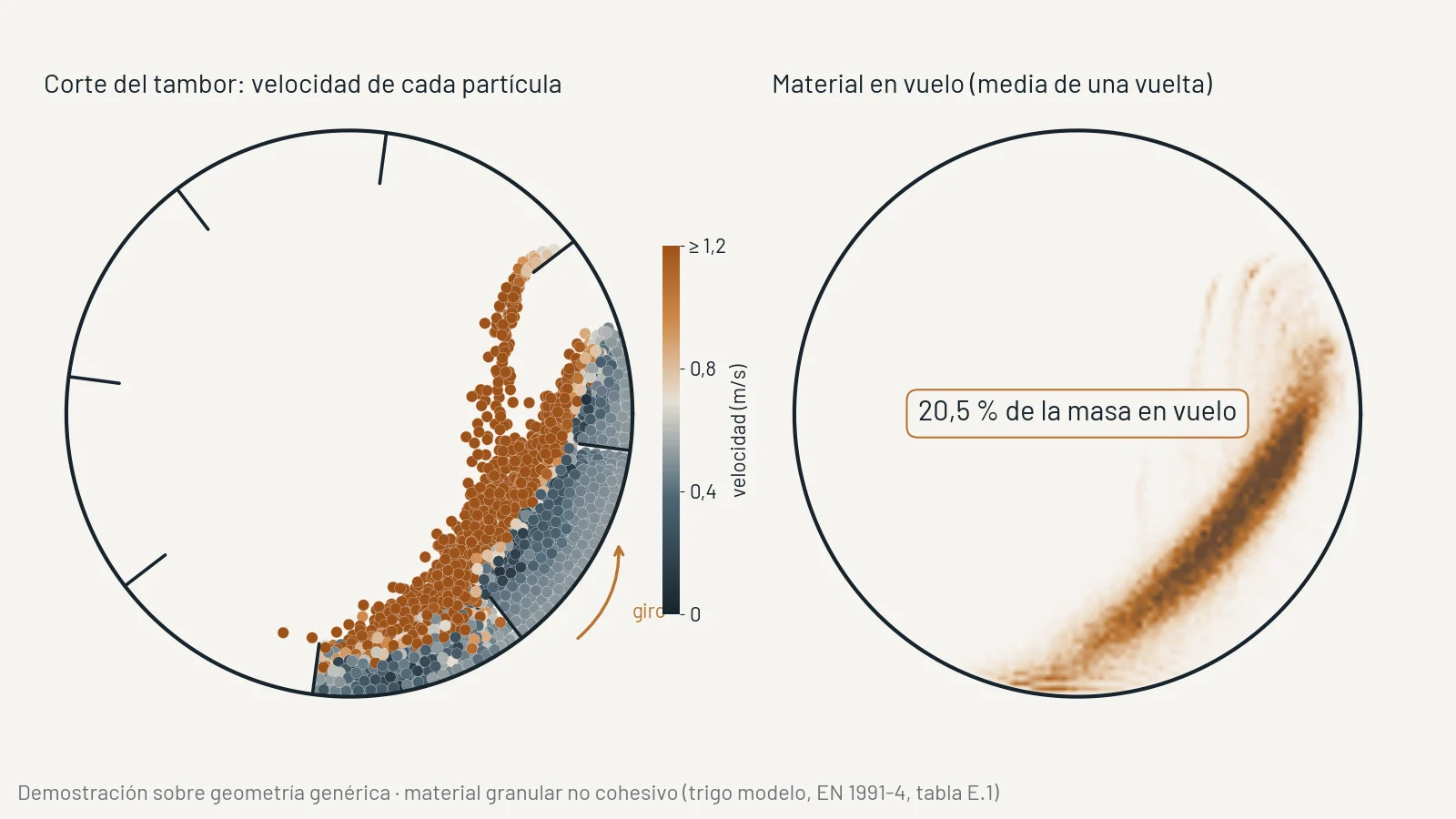

Movimiento del material y cargas (DEM)
Movimiento del material dentro del tambor; carga sobre las alzas, las paletas y la virola; comparación de distribución de material entre geometrías.
Fatiga de cordones de alzas (elementos finitos)
Tensión y fatiga de los cordones de las alzas y los hastiales según EN 1993-1-9 e IIW, con la carga de servicio que se fije en la propuesta. El uso directo de la carga del DEM en la fatiga está en desarrollo.
Desgaste de la virola
Vida de la virola y de las alzas según la dureza del acero y la abrasividad del material.
Normas con las que trabajamos
- EN 1993-1-9 . IIWCalculamos según: fatiga de los cordones de alzas y hastiales
- Reg. (UE) 2023/1230El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener (aplicable desde el 20-01-2027)
¿En qué se diferencia la carga del DEM de las especificaciones del cliente?
Las especificaciones del cliente (toneladas/hora, temperatura, granulometría) son condiciones de proceso, no cargas estructurales. El DEM convierte esas condiciones en la distribución de fuerza real sobre cada alza y cada zona del manto.
Nuestros tambores se basan en décadas de experiencia: ¿qué aporta el cálculo?
La experiencia establece un espesor de partida, no la vida a fatiga real. Cuando el tambor aumenta de diámetro o se cambia la densidad del material, la extrapolación empírica no es válida.
¿El Reglamento de Máquinas nos obliga a calcular el tambor?
El cálculo de resistencia y fatiga forma parte de la documentación técnica que el fabricante debe tener conforme al Reglamento (UE) 2023/1230, aplicable desde el 20 de enero de 2027.
¿Pueden calcular tambores con geometrías de alza no estándar?
Sí. El DEM funciona sobre la geometría real de su tambor, con la forma y el ángulo de alza que use. Si tiene planos DXF o STEP del tambor, es suficiente para empezar.
Proponga una pieza para un caso piloto
Envíenos el plano o una descripción de la pieza, su material y cómo trabaja. Le respondemos qué podemos calcular, con qué datos y en qué plazo. El caso piloto termina en un informe firmado.
